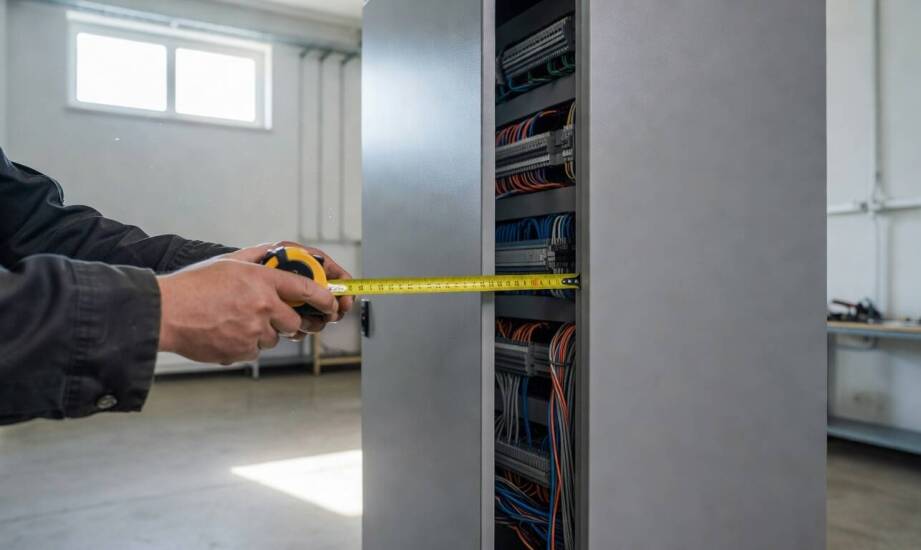

Jakie dane warto zebrać, by nowa szafa pasowała do istniejącej instalacji

Brak kompletu danych na starcie projektu układu sterowania prowadzi do wielokrotnych poprawek i opóźnień w całej inwestycji. Inżynierowie automatycy zmuszeni są do wstrzymywania prac, co przesuwa uzgodnienia z zamawiającym i wydłuża czas realizacji aparatury nawet o kilka tygodni. Pełne informacje zebrane przed rozpoczęciem działań konstrukcyjnych pozwalają uniknąć tych kosztownych problemów. Dzięki odpowiednim przygotowaniom nowa jednostka sterująca zostaje płynnie podłączona do istniejącej instalacji elektrycznej. Wyklucza to całkowicie konieczność wprowadzania prowizorycznych przeróbek bezpośrednio na obiekcie przemysłowym. Przejrzysty pakiet wytycznych startowych wyznacza ramy dla całego zadania i ułatwia dobór optymalnych podzespołów. Inwestor unika w ten sposób nieplanowanych przestojów w produkcji podczas modernizacji maszyn.

Jakie informacje o procesie i maszynie są potrzebne przed projektem

Opis procesu technologicznego stanowi fundament dla każdej nowo powstającej rozdzielnicy przemysłowej. Dokument ten określa dokładną sekwencję działań obsługiwanej maszyny oraz fizyczne warunki jej pracy. Precyzyjny podział cyklu maszynowego na tryb automatyczny, sterowanie ręczne i procedury awaryjne narzuca twórcom określoną architekturę całego układu. Projektanci potrzebują szczegółowej listy wszystkich czujników obiektowych, elementów wykonawczych oraz podłączonych napędów. Wymagane czasy reakcji automatyki decydują o doborze konkretnych modułów procesora PLC. Specyfika pracy danej linii technologicznej wpływa również na wybór odpowiednich standardów komunikacyjnych.

Zebranie kompletu wytycznych operacyjnych umożliwia stworzenie bezbłędnej tabeli sygnałów procesowych. Pozwala to na trafne przyporządkowanie operandów w kodzie programu sterującego na długo przed fizycznym montażem aparatury. Dokumentacja techniczna przekazana przez zakład produkcyjny musi zawierać aktualne schematy elektryczne nadrzędnej instalacji. Równie istotne jest wykazanie kompletnego zestawienia sygnałów wejściowych i wyjściowych. Wymagane są także ścisłe kryteria bezpieczeństwa określone w dyrektywach maszynowych i normie PN-EN 60204-1.

Kluczowy dla powodzenia inwestycji okazuje się dokładny opis oczekiwanego działania całego sprzętu. Dokument ten precyzuje zaawansowaną logikę operacyjną oraz niezbędne warunki twardych blokad sprzętowych. Brak tak sformułowanych założeń zmusza projektantów do zgadywania intencji technologów zamawiającego. Takie podejście drastycznie zwiększa ryzyko pomyłek w prowadzeniu okablowania wewnątrz obudowy. Rzetelne opracowanie koncepcji eliminuje również błędy w doborze przekrojów przewodów i aparatów zabezpieczających.

Które cechy istniejącej instalacji i planów rozbudowy trzeba ustalić

Określenie parametrów zasilania doprowadzonego z istniejącej sieci zakładowej to kolejny nieodłączny krok przed rozpoczęciem prac konstrukcyjnych. Inżynierowie muszą znać dostępne napięcie, maksymalną moc przyłączeniową oraz charakterystykę wyłączników nadrzędnych. Dostępna przestrzeń montażowa na konkretnym wydziale bezpośrednio determinuje wymiary zewnętrzne metalowej obudowy. Ograniczenia gabarytowe narzucają twórcom specyficzne, często bardzo gęste rozmieszczenie komponentów na wewnętrznej płycie stanowiskowej. Prawidłowa wymiana danych z innymi maszynami na linii wymaga znajomości portów i protokołów komunikacyjnych.

Warunki środowiskowe panujące w konkretnej hali produkcyjnej wpływają bezpośrednio na dobór materiałów konstrukcyjnych. Należy precyzyjnie określić skrajne temperatury otoczenia, poziom zapylenia, wilgotność oraz ewentualne narażenie na agresywne substancje chemiczne. Czynniki te wymuszają na wykonawcy zastosowanie obudów o odpowiednim stopniu ochrony szczelności zgodnie z wymogami normy PN-EN IEC 61439. Wymogi te obejmują również wyliczenie i implementację wydajnych systemów wentylacji wymuszonej lub klimatyzacji panelowej.

Informacje o planowanej w niedalekiej przyszłości rozbudowie zakładu ułatwiają odpowiedzialne przygotowanie sprzętu na nowe wyzwania. Pozostawione zapasowe miejsce na szynach nośnych pozwala dołożyć kolejne aparaty bez konieczności przebudowy całości. Właściwie zaprojektowana przestrzeń ułatwia także późniejszy dostęp serwisowy dla zakładowych służb utrzymania ruchu. Prowadzona przez inżynierów firmy Elea Serwis prefabrykacja szaf sterowniczych w Warszawie uwzględnia odpowiednie rezerwy miejsca i mocy pod kątem ewentualnych modernizacji. Zebrane od zleceniodawcy dane techniczne przechodzą płynnie w etap kompletowania aparatury łączeniowej. Zastosowanie elementów od renomowanych producentów osprzętu ogranicza awaryjność do minimum.

Skompletowanie bardzo dokładnych wytycznych na początkowym etapie założeń całkowicie eliminuje problem kosztownych modyfikacji na miejscu docelowego montażu. Rzetelnie opracowane schematy ideowe oraz precyzyjne listy punktów kontrolnych znacznie przyspieszają fizyczną budowę sprzętu w warsztacie. Dzięki pełnej i poprawnej dokumentacji uruchomienie układu przebiega sprawniej, a ewentualne poprawki ograniczają się do drobnych korekt kodu źródłowego. Inwestor przemysłowy otrzymuje bezpieczny i w pełni zgodny z dyrektywami system gotowy do natychmiastowej integracji z procesem wytwórczym.
